Moog Mother-32. Moog Music entra in Euro Rack

Written by Enrico Cosimi on . Posted in Gear

Cose del genere accadono una volta sola ogni secolo. Moog Music, forse il marchio più noto, famoso, blasonato, sferragliante della musica elettronica debutta nel formato Euro Rack con il Mother-32, un sintetizzatore table top semi modulare perfettamente compatibile con gli standard elettromeccanici del popolare sistema pionierizzato da Dieter Doepfer nei lontani Anni 90.

Di Enrico Cosimi

Schermata 09-2457295 alle 19.01.27

Costretti ad un ferreo accordo di non divulgazione, è dalla scorsa tarda primavera che assistevamo al palleggiare di notizie e smentite in riunioni carbonare, con tanto di impermeabili dal bavero alzato, nasi finti, parole d’ordine, eccetera. Ora, finalmente, dopo la fenomenale stupidaggine di un’anima bella d’oltreoceano, abbiamo avuto via libera dalla Casa Madre:  le informazioni ci sono. Ufficiali.

Lo strumento è un table top, semimodulare, dotato di sequencer di bordo e di estese capacità di interconnessione su mini jack sbilanciati da ⅛” – quelli Euro Rack, per intenderci. L’apparecchio è alloggiato in un cabinet di alluminio dotato di regolamentari fianchetti in legno, offre uno step sequencer CV/Gate da 32 passi, con 64 locazioni di sequenza, filtro Moog low pass e high pass in tecnologia transistor ladder, due mixer voltage controlled, un oscillatore con uscita indipendente per le forme d’onda, un oscillatore di modulazione sub audio/audio, ingresso MIDI, conversione MIDI to CV, rumore bianco, una patchbay con 32 punti di connessione e CV jack con 16 possibili sorgenti assegnabili.

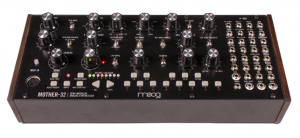

Schermata 09-2457295 alle 19.01.06

Punti di forza

  • Costruzione semimodulare di facile apprendimento e gestione.
  • Sequencer CV/Gate a 32 step, con 64 locazioni di memoria per altrettante sequenze.
  • Filtri Moog Low Pass e High Pass (20-20000 Hz) con Resonance controllabile in voltaggio.
  • External audio input per processare sorgenti sonore esterne.
  • Oscillatore audio Moog con uscite indipendenti per onda Pulse e Sawtooth.
  • MIDI Input con connettore DIN pentapolare e MIDI to CV converter.
  • 32 punti di connessione modulare (con 5 patch cable forniti in dotazione.
  • 2 voltage controlled mixer.
  • Può funzionare perfettamente con il Werkstatt 01, il Minitaur e decine di altri sintetizzatori analogici.
  • Può essere montatao in uno skiff o in un cabinet Euro Rack.
  • Il montaggio occupa 2 o 3 unità verticali, a seconda dell’adattatore 2 Tier o 3 Tier opzionale utilizzato.

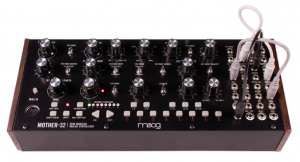

Schermata 09-2457295 alle 19.01.01

I moduli in dettaglio

Voltage Controlled Oscillator

  • Singolo VCO con uscite simultanea Sawtooth e Pulse wave (+/-5V).
  • 1V/Oct da 8 Hz a 8 kHz (16k Hz massimo sotto controllo LFO/CV).
  • Panel Frequency Control (+/-1Oct).
  • Selettore per la forma d’onda inviata al mixer attraverso normalizzazione interna.
  • Controllo per la Pulse Width.
  • Ingressi per la FM Linear e Exponential 1V/Oct (/-5V).

Noise

  • Uscita del circuito normalizzata alla porta External Audio Input.
  • White Noise Output (+/-5V).

Voltage Controlled Mixer

  • Effettua Crossfade tra la forma d’onda selezionata in uscita al VCO e l’External Audio Input (normalizzato al White Noise).
  • Mix CV Input (+/-5V).

Voltage Controlled Filter

  • Filtri 20 Hz – 20 kHz Low Pass / High Pass selezionabile, pendenza 24 dB/Oct, tecnologia Transistor Ladder, con Resonance controllabile in voltaggio.
  • Ingresso VCF Cutoff (+/-5V).
  • Ingresso VCF Resonance Input (+/-5V).
  • Uscita VCF (+/-5V).

Voltage Controlled Amplifier

  • Sorgente di controllo selezionabile tra Envelope Generator EG o ON (drone mode).
  • VCA CV Input (0/+8V in EG mode e +/-5V in ON mode, che si sommano ai segnali provenienti dal selettore ON/EG).
  • Output Volume Control (VCA Out e LIne/Headphone Out).
  • VCA Output (+/-5V) e connettore ¼” sul pannello posteriore per Headphone/Audio Output (+/-1.7 picco picco).

Low Frequency Oscillator

  • Square Wave output (+/-5V).
  • Triangle Wave output (+/-5V).
  • Forme d’onda modulanti selezionabili a destinazione sulle sezioni VCO e VCF MOD.
  • Controllo di pannello Rate (.1 Hz – 350 Hz; 600 Hz max).
  • LFO Rate CV input (+/-5V).

Envelope Generator

  • Controlli di pannelo per Attack e Decay.
  • Interruttore Sustain On/Off per i comportamenti single trigger (ADS) o multi trigger (AD).
  • External Gate input (0/+5V; può gestire tensioni da 10V in ingresso).
  • EG output (07.5V).

VCO Modulation

  • Sorgente selezionabile: EG/VCO MOD o LFO (EG è normalizzato al VCO MOD in).
  • VCO Mod Input (normalizzato alla posizione EG/VCO MOD dell’interruttore).
  • Controllo per variare il Modulation Amount.
  • Destinazione di modulazione selezionabile: VCO Pitch, o PWM (la PWM è sommata al valore di PW impostata con il comando di pannello).

VCF Modulation

  • Sorgente selezionabile: EG o LFO.
  • Controllo per variare il Modulation Amount.
  • Polarità di modulazione selezionabile: (+/-).

Voltage Controlled Mixer/Attenuator

  • Circuito Voltage Controlled Crossfader/Mixer per miscelare due segnali con accoppiamento DC.
  • Mix 1 Input (normalizzato a massa).
  • Mix 2 Input (normalizzato a +5V).
  • Mix Control CV input (+/-5V).
  • Mix Output: uscita non invertita (+/-5V).

Multiple

  • Sdoppiatore con 1 input e 2 output di segnale.
  • Mult Input: segnale bufferato.
  • Mult Outputs: 1 e 2.

Keyboard

  • Interruttori configurati per realizzare una ottava musicale con 13 note (nella modalità Step Edit Mode, può essere usata per selezionare, mettere in mute e abilitare gli step di sequenza).
  • Tasti Octave Up/Down con copertura di 8 possibili ottave.
  • Controllo Glide Time.
  • KB CV Output ((+/-5V).
  • Gate Output (0/+5V).

Sequencer

  • Sequencer dual mode con 32 step e 64 locazioni di memoria.
  • Modi Performance:
    • In KB Mode, la tastiera è usata per suonare lo strumento, inserire dati di sequenza e trasporre la sequenza in tempo reale.
    • in Step Mode, la tastiera funziona come interfaccia per lo Step Sequencer ed è utilizzata per abilitare o mettere in mute gli step, aggiornare i dati di nota e selezionare i banchi di sequenza.
  • Ogni step della sequenza include informazioni di: Note Value, Gate Lenght (con possibilità di Tie Note), Rest On/Off, Accent On/Off, Glide On/Off, Ratchet Count (rimbalzi fino a 4 ripetizioni di nota all’interno della stessa durata di sequenza).
  • Controlli di pannello del Sequencer: Tempo, Swing, Run/Stop, Hold e Reset.
  • Ingressi di controllo del Sequencer: Tempo, Run/Stop (utilizzabile anche per il sync), Reset e Hold.
  • Uscite di controllo del Sequencer: KB, Gate, Accent Pulse.

Patchbay

  • La patchbay contiene 32 punti di connessione con jack da 3.5 millimetri.
  • Ingressi disponibili: ExternalAudio, Mix CV, VCA CV, VCF Cutoff, VCF Resonance, VCO 1V/Oct, VCO Linear FM, VCO Modulation, LFO Rate, Mix 1, Mix 2, VC Mix Control, Mult In, Gate In, Tempo, Run/Stop, Reset, Hold.
  • Uscite disponibili: VCA, Noise, VCF, VCO Saw, VCO Pulse, LFO Triangle, LFO Square,VC Mix Out, Mult 1, Mult 2, Assign, EG Out, KB Out, Gate Out.

Uscita assegnabile

  • Uscita di controllo multi funzione, assegnabile a una delle 16 funzioni disponibili: Sequencer Accent, Sequencer Clock, Sequencer Clock/2, Sequencer Clock/4, Decimated “Ramp”, Decimated “Saw”, Decimated “Triangle”, Stepped Random, STEP 1, MIDI Note On Velocity, MIDI Channel Aftertouch, MIDI Pitch Bend, MIDI CC1 Mod Wheel, MIDI CC2, MIDI CC4, MIDI CC7.

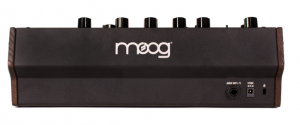

Schermata 09-2457295 alle 19.00.56

Caratteristiche tecniche

  • Dimensioni: 12.57” larghezza x 4.21” altezza (con i potenziometri) x 5.24” profondità.
  • Peso: 3.5 libbre.
  • Assorbimento: 2.8 Watt.
  • Alimentatore in dotazione: 100-250VAC, 50-60Hz, +12VDC 1A.
  • Patchbay: 32 connettori da 3.5 mm.
  • Uscita sul pannello posteriore: ¼” Headphone/Out.

Specifiche Euro Rack

  • Assorbimento di corrente: 230 mA (multi connettore a 10 pin).
  • Dimensioni di montaggio: 60 HP.

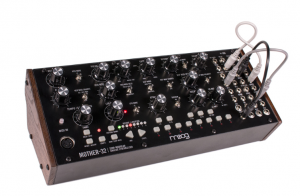

Schermata 09-2457295 alle 19.00.49

Accessori

KIT-RM-0201: 2 Tier Rack Kit; per montare il Mother-32 verticalmente occupando 2 unità rack di altezza.

KIT-RM-0301: 3 Tier Rack Kit: per montare il Mother-32 verticalmente occupando 3 unità rack di altezza, per il massimo accesso al pannello e alle connessioni modulari.

ACC-CABLE-SET-2: 6” Patch Cable Set; 5 cavi Moog di alta qualità lunghi 6” per patchare il Mother-32 con altre apparecchiature analogiche che usano lo standard Euro Rack da 3.5 mm.

ACC-CABLE-SET-3: 12” patch Cable Set; 5 cavi 5 cavi Moog di alta qualità lunghi 12” per patchare il Mother-32 con altre apparecchiature analogiche che usano lo standard Euro Rack da 3.5 mm.

TRN-01-000-0016: Alimentatore di rimpiazzo.

Empty Moog 60 HP Case: contenitore in alluminio estruso da 60 HP, con fianchetti in legno. Richiede un modulo di alimentazione Euro Rack separato; profondità massima del modulo pari a 1.9”.

ACC-GB-010: Mother-32 Travel Bag; borsa da viaggio, cucita a mano, per portare in giro il Mother-32.
