KORG MS-20: quale migliore occasione per (ri)parlarne?

Written by Enrico Cosimi on . Posted in Gear, Vintage

Nel lontano 1978 – in tempi tecnologicamente non sospetti – Tsusomu Katoh intraprese la commercializzazione del piccolo, ma concentrato Monophonic Synthesizer MS-20, consolidando la strada per la MS Series che, successivamente, si sarebbe articolata nei classici modelli di base MS-20 (appunto), MS-10 con ridotte prestazioni, SQ-10 Step Sequencer e MS-50 Expander. Come spin off della serie, il vocoder VC-10 permetteva di espandere significativamente le potenzialità timbriche della famiglia.

Di Enrico Cosimi

ms20 apertura

Oggi, all’alba della Primavera 2013, KORG ha reintrodotto sul mercato una versione miniaturizzata del suo monofonico MS-20 che, sfruttando l’hardware precedentemente messo in gioco per l’USB controller dedicato alla Legacy Collection Analog Edition, offrirà tutte le caratteristiche timbriche e operative del modello storico. Aspettando di poter mettere le mani sulla versione miniaturizzata, quale miglior occasione per fare un bel ripasso sulle caratteristiche dell’oggetto originale? Prima di addentrarci nel vivo della materia, questo è il momento per ringraziare Mario Bianco, raffinato musicista elettronico e sofisticato collezionista che ha messo a disposizione il suo MS-20 prima serie. Che vuol dire “prima serie”? Ora ci arriviamo…

Prima serie, seconda serie

La prima informata di MS-20, commercializzati nel 1978, utilizzava un componente custom, appositamente sviluppato da KORG per gestire i comportamenti di filtro High Pass e Low Pass, il circuito, denominato IC35 riuniva all’interno di un involucro termosaldato diversi componenti scelti dai due ingegneri Masao e Mori per ottimizzare comportamenti timbrici e resa funzionale. Successivamente, KORG decise di abbandonare il circuito IC35 in favore di un “normale” doppio operazionale LM13600, sviluppato da National Semiconductor, che incarnò la seconda revisione operativa del monofonico nipponico.

Cosa cambia(va) nel suono tra la prima e la seconda serie? Entro determinate condizioni operative, i due strumenti sono molto simili, solo quando gli oscillatori sono messi al massimo del volume (e al sintetizzatore viene tirato il collo…), la prima serie risulta più “rozza” nella gestione della resonance e meno controllabile in determinate regolazioni estreme. Per il resto, prima o seconda serie sono assolutamente funzionali, timbricamente valide e musicalmente molto desiderabili.

Come riconoscere un sintetizzatore prima serie da uno di seconda serie?

Le cose si fanno più complesse…

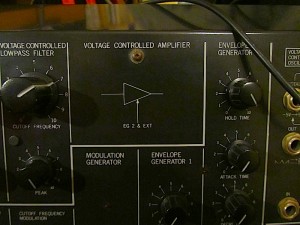

IMG_1686

La tradizione vorrebbe appartenenti alla seconda serie gli strumenti che mostrano sopra la serigrafia del VCA una vite di fissaggio per la retrostante parte elettronica; la sostituzione del componente originale con il nuovo LM13600 avrebbe obbligato i costruttori a inserire nel sintetizzatore una seconda scheda analogica, agganciata meccanicamente alla prima anche attraverso la nuova vite che interrompe il disegno del VCA. Tuttavia, non sono pochi gli strumenti “con la vite” che al loro interno continuano a montare il componente originale IC35.

L’unico modo sicuro per capire cosa si ha di fronte consiste, con cautela, nello smontaggio del fianchetto sinistro per vedere – una volta smontato il tutto – se c’è la seconda scheda di elettronica aggiuntiva (seconda serie) o se, nell’unica scheda che corre parallela al pannello comandi è visibile – con fatica – l’inconfondibile sagoma nera del componente IC35.

In tutti i casi, vecchio o nuovo, prima o seconda serie, il suono c’è…

Detto questo, veniamo al dunque.

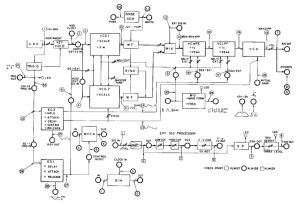

ms20 schema

Lo strumento – percorso audio

KORG MS-20 è un progetto concepito per coniugare funzionalità ed economia d’esercizio; da questo punto di vista, non mancano le soluzioni apparentemente drastiche, ma ispirate all’ottimizzazione dei comportamenti pratici.

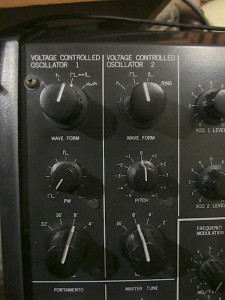

ms20 osc panel

Oscillatori

I due oscillatori sono differenziati per disponibilità delle forme d’onda, per mappatura dei controlli e per scalatura delle variazioni d’ottava; in questo modo, si privilegia la variazione simultanea dei comportamenti dando per scontato (ad esempio) che non tutti e due gli oscillatori saranno utilizzati in condizione simultanea di PWM. E’ un limite, ma permette di coprire – con sei controlli – diversi comportamenti che altrimenti avrebbero impegnato una maggior porzione di pannello comandi.

ms20 osc 1 trng

ms20 osc 1 saw

ms20 osc 1 sqr

ms20 osc 1 pls

ms20 osc 1 noise

Oscillator 1

Produce onda triangolare, rampa, impulsiva a simmetria variabile (da quadra a impulsiva) e noise.

Contrariamente a quanto si potrebbe pensare, le forme d’onda sono lungi dall’essere precise e da laboratorio… MS-20 non è carente di energia e di corposità analogica.

L’intonazione può essere definita attraverso Master Tune (che influenza l’intero strumento) e attraverso l’offset di ottava che copre 32’, 16’, 8’ e 4’. Il terzo controllo del modulo è relativo alla simmetria dell’onda impulsiva.

ms20 osc 2 saw

ms20 osc 2 sqr

ms20 osc 2 pls

ms20 osc 2 ring

Oscillator 2

Produce le onde dente di sega, quadra al 50% impulsiva al 10 % e Ring Modulation (ottenuta combinando in XOR le onde quadre generate da Osc 1 e Osc 2 ed ottenendo in uscita la somma e sottrazione di ciascuna coppia di frequenze). I piedaggi disponibili variano da 16’ a 2’. Invece della regolazione di simmetria, sostituita dalla disponibilità 50% e 10%, è possibile fare conto su una regolazione di Pitch che permette di variare l’intonazione del secondo oscillatore rispetto al primo di un margine superiore a +/- 1 ottava.

L’intonazione degli oscillatori  è controllabile attraverso le tre ottave di tastiera; in aggiunta, può essere modulata ciclicamente con il Modulation Generator (terminologia KORG per indicare il circuito LFO) presnete nello strumento) o, in modo transiente, attraverso l’Envelope Generator 1 di tipo Delay-Attack-Release.

ms20 osc patch

In alternativa alle due sorgenti di controllo, è possibile interrompere la normalizzazione e agganciare all’apparecchio tensioni CV +/-5V applicabili alla porta Total  o Freq; la prima raggiunge simultaneamente VCO 1, VCO 2, HPF e LPF; la seconda controlla solo i due oscillatori.

Non è finita: se necessario, si può controllare senza possibilità di attenuazione il pitch del VCO 2 lasciando in pace il primo oscillatore, ma addivenendo a patti con la natura lineare della porta di controllo… i problemi sono dietro l’angolo.

Non c’è hard sync, non si possono resettare i cicli degli oscillatori sul Gate On di tastiera: in pratica, MS-20 può essere accordato con sufficiente accuratezza per produrre lentissimi battimenti; lavorando con minor accuratezza, il rombante rollio della sfasatura analogica è sempre pronto ad interventire. A proposito di rombante rollio: anche se il mixer pre filter non distorce, può essere utilizzato, con gli oscillatori a manetta, per lavorare creativamente con la creazione di armoniche spurie che i due filtri tirano fuori in corrispondenza dei picchi d’ampiezza. Quando i due oscillatori si trovano in perfetto allineamente, per magia escono fuori transienti che hanno un enorme valore espressivo, specie per la produzione dubstepposa dove la ciclicità è suono liquido.

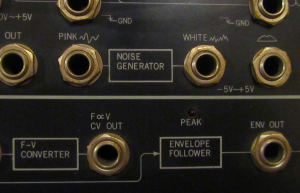

ms20 noise gen

Noise Generator

In aggiunta al segnale prodotto dai due oscillatori e (come vedremo) da eventuali sorgenti esterne, MS-20 può sfruttare il Noise Generator interno, che emette simultaneamente White Noise (con eguale energia per unità di banda) e Pink Noise (con egual energia per ottava); per poter sfruttare i due segnali, è necessario procedere al patching sulla sezione destra del pannello comandi. Il segnale prodotto dal NG deve essere fisicamente collegato alla porta External Input presente nella sezione di filtraggio. In alternativa, il musicista deve rassegnarsi a lavorare con il solo White Noise offerto nel selettore di Wave Form del primo oscillatore.



ms20 filter panel

Filtri

Uno dei punti di forza del KORG MS-20 è la duplice struttura di filtraggio che sfrutta il collegamento in serie del modulo High Pass Filter e Low Pass Filter; contrariamente a quanto si è scritto per anni – non esente il sottoscritto… – ora che la documentazione tecnica è finalmente disponibile, si è chiarita la configuraione 1 polo HP e 2 poli LP, che permette di sfruttare un blando trattamento sulle basse (asciugate dal modulo passa alto risonante) e un più energico, ma mai soffocante come il 4 poli tradizionale, intervento sulle acute (ad opera del modulo passa basso risonante).

Il collegamento in serie produce, nulla di nuovo sotto il sole, un bel passa banda asimmetrico (6 e 12) che può essere personalizzato con due picchi risonanti.

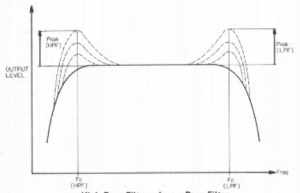

ms20 bandpass

Proprio la completa indipendenza di Cutoff Frequency e Peak permette di utilizzare i due filtri tanto in maniera dinamica – ricordiamo che, di default, MS-20 mette tutti e due i filtri sotto controllo dell’EG2 HADSR – quanto in maniera mista, magari lavorando con il modulo HPF in modalità statica non modulata e pilotando il modulo LPF con il classico inviluppo. In quest’ultima configurazione, il circuito passa alto non modulato diventa un pericolosissimo enfatizzatore di armoniche, che può essere accordato sul punto ritenuto più adatto per arricchire e caratterizzare il segnale passante.

Da non sottovalutare, infine, la possibile gestione low enhancer ottenuta usando un filtro passa alto carico di resonance come rinforzo per le basse. Provare per credere.

ms20 LP saw res

ms20 HP saw res

ms20 BP saw 2res

I due filtri hanno, lo accennavamo in precedenza, controlli separati per le frequenze di taglio e la quantità di resonance/Peak prevista; in aggiunta, ciascun filtro è modulabile dal circuito MG1 o dall’EG 2.

ms20 osc patch

Alternativamente, è possibile interrompere le due normalizzazioni  collegando o una sorgente esterna comune alle due frequenze di taglio (ingresso Total), o due sorgenti indipendenti e dedicate alla gestione LPF e HPF (ingressi Cutoff Freq); i tre percorsi di controllo sono sempre gestiti nel range di tensione +/-5V.



Amplificatore

Come per parecchie macchine analogiche, l’amplificatore è praticamente trasparente per il musicista; sul pannello comandi del KORG MS-20 è possibile solo prendere atto che la modulazione del segnale passante è demandata – di default – al modulo EG2 o all’eventuale segnale esterno collegato all’apposito ingresso di Initial Gain. Come è facile immaginare, vista la natura analogica del circuito, la tensione esterna di controllo deve essere unipolare e compresa tra 0 e +5V.



La prossima volta, analizzeremo i percorsi di modulazione e poi, finalmente, verificheremo in A/V le capacità d’interfacciamento exp-lin e le peculiarità timbriche. Ricordiamo che tutto ciò è finalizzato, più che ad una “celebrazione” dell’oggetto vintage a poter valutare con maggior obiettività il funzionamento e la validità del nuovo MiniMS-20 promesso da KORG per la Primavera 2013.
