Wavetable: la sintesi del camaleonte

Written by Jacopo Mordenti on . Posted in Tutorial

In principio era la forma d’onda, dannatamente statica. Sì, certo: il contenuto armonico di essa poteva essere filtrato, così da alterarne – magari dinamicamente – il profilo, ma ciò non toglie come – per dire – una dente di sega rimanesse di fatto una dente di sega, pure data in pasto al più bieco passa basso modulato dal più bieco inviluppo.

di Jacopo Mordenti

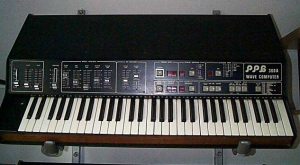

Poi, la luce: nel 1978 Wolfgang Palm, la mente di PPG, rilascia il Wave Computer 360, con il quale si affaccia sul mercato il concetto di wavetable. L’unico oscillatore della macchina non produce una forma d’onda, bensì legge una tabella che ne ospita, una dietro l’altra, un certo numero: in prospettiva, modulare tale lettura spalanca le porte a timbri nuovi, cangianti, evolutivi. Roba da camaleonti.



Tutto rose e fiori? Macché: la creatura di Palm, priva di qualsiasi stadio di filtraggio, pure polifonica risulta troppo acerba per colpire davvero nel segno. Riscontri degni di questo nome si cominciano ad avere nel 1981, quando la PPG rilascia il Wave 2: a valle dell’unico oscillatore previsto dall’architettura della macchina viene posto un filtro passabasso, atto a rintuzzare l’asprezza digitale della generazione sonora. Il salto di qualità definitivo avviene però a partire dall’anno successivo, quando il Wave viene portato alla versione 2.2. La maturazione si direbbe raggiunta: la macchina offre non più uno ma due oscillatori, i quali accedono a 32 wavetable ospitanti ognuna 64 forme d’onda; a valle della generazione viene posto un filtro passabasso basato su chip SSM2044, nonché un rudimentale sequencer. Non basta: viene concepito un sistema che, di fatto, possa ampliare ad libitum gli orizzonti timbrici della macchina: è il Waveterm A, deputato al campionamento (a 8 bit) di forme d’onda e al conseguente allestimento di nuove wavetable. L’abbinamento Wave/Waveterm raggiunge i massimi livelli un paio d’anni più tardi con il Wave 2.3 e il Waveterm B: l’utente si ritrova per le mani una combinazione che gli garantisce multitimbricità (nell’economia delle otto voci di polifonia, beninteso), lettura del campione a 12 bit (a fronte perdipiù di un campionamento a 16 bit), ed en passant MIDI di serie.

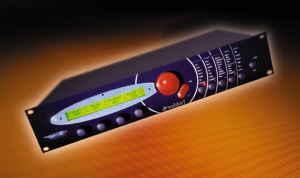

Sul finire degli anni ’80 la PPG fallisce: sic transit gloria mundi. Il bagaglio tecnologico alla base del successo della serie Wave passa ad un’altra azienda tedesca, la Waldorf, che si direbbe avere ben chiaro quanto ghiotta sia la strada della sintesi per wavetable: già nel 1989 rilascia il MicroWave, capostipite di quella fortunata serie di expander e tastiere che, nel volgere di un decennio scarso, annovererà Wave (1993), MicroWave 2 (1997), Microwave XT (1998), MicroWave XTk (1999). La logica del MicroWave ricalca quella del Wave 2.2/2.3: due oscillatori con accesso a 32 wavetable a monte, un filtro passabasso a quattro poli (Curtis CEM) a valle; in mezzo ampie capacità di modulazione e, non ultima, la possibilità conferita all’utente di disegnare ex novo altre 32 wavetable (almeno a partire dall’aggiornamento del sistema operativo alla versione 2.0, nel 1994). Se è vero che l’interfaccia utente si riduce ai minimi termini o quasi, è anche vero che per una volta buon suono e portafoglio vanno a braccetto: cos’altro desiderare?

Volendo però guardare al nuovo, cosa offre oggi il mercato dell’hardware in fatto di sintesi per wavetable? La “nuova” Waldorf, risorta dalle sue ceneri appena pochi anni fa, ha rispolverato il concetto nello stuzzicante Blofeld. Ma, a ben guardare non è sola: la lettura dinamica delle tabelle è offerta ad esempio anche dall’Ultranova di Novation. Posto come la condicio sine qua non per divertirsi sia una wavetable e un modulatore, vediamo in quanti e quali modi dare fiato alle trombe:

Il classico: la wavetable & l’inviluppo

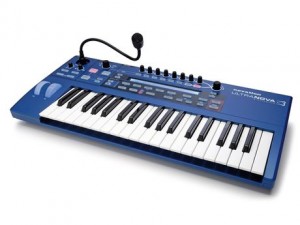

Ah, il gusto della semplicità! L’oscillatore 1 dell’Ultranova legge la prima delle 36 wavetable a disposizione, a partire dalla prima delle nove forme d’onda contenuta in essa (PW/Idx: -64). Mettendo mano al primo slot della matrice di modulazione, rendiamo dinamica tale lettura: quale sorgente di modulazione scegliamo l’inviluppo 3, quale destinazione il parametro 01PW/Idx; contestualmente, portiamo la profondità di modulazione al massimo, +64.

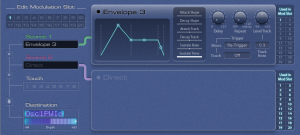

Non ci resta che intervenire sui valori dei segmenti ADSR dell’inviluppo 3 (e in particolare sul segmento di attacco, da gustarsi len-ta-men-te)… e suonare: sentiremo l’oscillatore 1 scandire una dopo l’altra le forme d’onda contenute nella wavetable selezionata, obbedendo ai tempi e ai valori dettatigli dall’inviluppo 3. Suggestivo, no? Se si considera come il quadro si possa facilmente impreziosire con ulteriori oscillatori, modulatori, filtri, effetti e stratagemmi, si capisce come le porte di un bel pad cangiante siano spalancate.

L’ossessivo: la wavetable & l’LFO

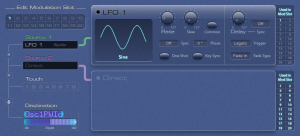

Alziamo il tiro: regoliamo l’oscillatore 1 perché legga, sì, la prima delle 36 wavetable a disposizione, senza tuttavia posizionarsi all’inizio di essa quanto piuttosto a metà (01PW/Idx: 0). Poste le medesime destinazione e profondità di modulazione, quale sorgente scegliamo l’LFO 1 +/-, di cui andiamo a regolare forma d’onda (diciamo sinusoidale) e velocità di ciclo (diciamo 64): suonando, sentiremo l’oscillatore scandire le forme d’onda verso un estremo della tabella, per poi invertire il senso di marcia, ripassare per il punto di partenza e puntare all’estremo opposto: e così all’infinito. Optare per una diversa forma d’onda dell’LFO può portare a risultati finali profondamente diversi, giacché di fatto è il profilo dell’onda – al pari dei segmenti dell’inviluppo – a dettare la traiettoria della lettura della wavetable

Non ci credete? Provate così: da una parte selezionate, quale forma d’onda dell’LFO, una cosiddetta Sample&Hold, dall’altra agganciate la velocità del ciclo ai sedicesimi di uno specifico clock espresso in bpm; quella che otterrete sarà una modulazione dalla forte valenza ritmica.

Il delirante: la wavetable & l’LFO & l’inviluppo

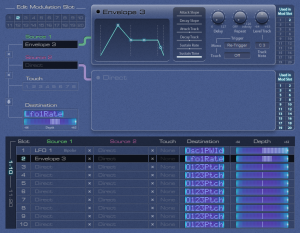

E se quello che state cercando fosse il caos? Prendiamo spunto dall’esempio precedente, allestendo una patch dove la lettura della wavetable da parte dell’oscillatore 1 è modulata dall’LFO 1 con forma d’onda sinusoidale; aggiungiamo al piatto un ulteriore modulatore – l’inviluppo 3, per mezzo dello slot di modulazione 2 – e destiniamolo non a sua volta alla lettura della wavetable, bensì alla velocità dell’LFO (L1Rate). Non ci resta che regolare con raziocinio la profondità di questa seconda modulazione (XXX) e allacciare le cinture: la scansione procederà accelerando prima (pilotata dal segmento di attacco dell’inviluppo 3) e decelerando poi (pilotata dal segmento di decay), attestandosi infine, quanto a velocità, sui valori espressi dal segmento di sustain. L’ottovolante della sintesi per wavetable è in partenza!



Vedere e ascoltare con le orecchie ben aperte…
