ME & MY MODULAR 09 – Navigare tra i comportamenti

Written by Enrico Cosimi on . Posted in Tutorial

Il titolo apparentemente sibillino cela una domanda angosciosa: ho veramente bisogno di tutto quello che il progettista si affanna ad infilare nel proprio circuito? Come faccio a isolare, nella massa di modelli offerti dal mercato, il tipo di modulo – cioè di comportamento – che mi serve?

Di Enrico Cosimi

MM 09 MakeNoise STO

La domanda non è delle più facili e, se sottovalutata, può portare a spese folli, talida azzerare velocemente il budget più generoso. E’ vero che, per certi musicisti, la disponibilità funzionale diventa un motore irresistibile per la creazione e la composizione (come dire: compongo in un certo modo perché posso fare certe cose), ma è anche vero che maggior consapevolezza porta a maggior controllo sul risultato finale.

Per questo motivo, inizieremo ad interrogarci sulle funzioni più generiche dei circuiti più indispensabili, verificando – caso per caso – le possibili variazioni sul tema, le loro conseguenze sull’operatività e (ove applicabile) le condizioni ottimali di utilizzo. Tanto per non sbagliare, inizieremo dall’oscillatore.

Un oscillatore è un oscillatore è un oscillatore

Il compito principale di un oscillatore è produrre un segnale audio sufficientemente ricco di armoniche, sufficientemente controllabile in frequenza, sufficientemente gestibile come – appunto – sorgente sonora.

Da un punto di vista minimale, assai caro a storici produttori della costa West americana, anche in inviluppo messo in loop può produrre, se tirato sufficientemente sui tempi, una forma d’onda audio triangolare, o rampa, o dente di sega, atta ad essere successivamente filtrata e gestita nel resto della circuitazione. E’ ovvio che usare un looped envelope come sorgente sonora principale è consigliabile solo se il musicista non considera “quel” segnale come la propria arma principale.

MM 09 MakeNoise STO

Gestione della frequenza

Se un oscillatore “base” (come, ad esempio, il MakeNoise STO riprodotto qui sopra) offre solo una coppia di pomellone e pomellino per la regolazione della frequenza, è chiaro che tornerà comodo solo a chi non è particolarmente interessato alla ripetibilità accurata delle proprie programmazioni. Se improvvisate live electronics, se lavorate in studio facendo sound chasing o sample fooding, se non avete necessità di centrare velocemente e accuratamente i 432 Hertz (le persone serie ringraziano…), vi troverete a vostro agio anche con un design di questo tipo.

MM 09 Doepfer osc

Se invece avete bisogno almeno delle ottave, per un riferimento visivo veloce al range di frequenze nel quale lavorare, dovrete almeno ricorrere ad un design come quello proposto da Doepfer con il suo A-110-2  Basic VCO, che offre un corredo minimo (ma non troppo) di funzioni, compreso un bel selettore a tre posizioni per lavorare a -1, 0 o +1 ottava di trasposizione. Una volta definita l’ottava, potrete agire sul controllo di Tune per azzeccare l’intervallo desiderato.

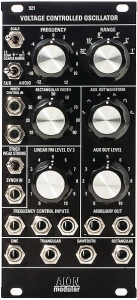

MM 09 aion

E’ poco? E’ necessario avere maggior controllo e dettaglio nell’intervento di accordatura? Si potrebbe pensare a una soluzione di lusso, come quella proposta da Aion Modular per il proprio modello 921 Voltage Controlled Oscillator, di evidente ispirazione Moog. In questo caso, è possibile regolare il Range per ottave (comprese tra 32’ e 1’), la Frequency fine tra -12 e +12 semitoni oppure, agendo sul selettore Scale, sacrificare l’intervento fine per usare il potenziometro Frequency con una corsa da ben sei ottave. In questo modo, a seconda delle necessità, si potrà realizzare uno sweept di frequenza drammatico al punto giusto o si potrà controllare e ripetere il risultato desiderato agendo con la maggior accuratezza possibile. Non male.

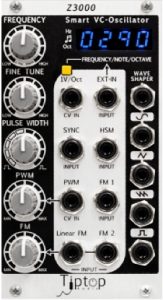

MM09 tiptop

Ma se la precisione assoluta fosse indispensabile (o, perlomeno, fosse necessario arrivarci il più vicino possibile…) è proprio obbligatorio ragionare con pomelli e tacchette serigrafate? Non necessariamente: a condizione di accettare il controllo numerico, si può entrare trionfalmente nel mondo dell’esattezza adottando circuiti che, come il TipTop Z3000 MkII, usano display a quattro cifre per indicare, in maniera inequivocabile l’intonazione espressa per valore assoluto di frequenza in Hertz, per nomenclatura anglosassione della nota, per numero di ottava.

Ovvio che, prima o poi si avvicinerà verde di bile per l’invida repressa il solito scrotoclasta affermando “ma è digitale”… quando i soccorritori gli avranno portato il ghiaccio per fermare l’epistassi causata dal vostro pugno sul naso, potrete abbaiargli in faccia: è analogico sotto controllo digitale!

Tiriamo le somme

Un parametro banale come la regolazione della frequenza può creare già dei problemi nella scelta del modulo più adatto (ci siamo concentrati su Euro Rack, ma la stessa cosa può avvenire negli altri formati).

Come al solito, la scelta è tra la velocità e la precisione: a seconda dei contesti, può essere necessario privilegiare l’una rispetto all’altra; comandi dedicati e costosi garantiscono maggior controllo e dettaglio, ma rallentano le procedure e dal vivo possono risultare scomodi; comandi più grossolani possono essere suonati con maggior divertimento e relax, a patto di non dover cercare per forza quella frequenza.

Per tutto il resto – non stiamo scherzando – c’è il digitale.

La prossima volta, ragioneremo sulle forme d’onda e sulle possibilità offerte. Poi, purtroppo, avremo modo di tornare a parlare della frequenza come destinazione di modulazione. Sigh…
