Yamaha DX-7: riparliamo di FM e non solo – seconda parte

Written by Enrico Cosimi on . Posted in Gear, Tutorial, Vintage

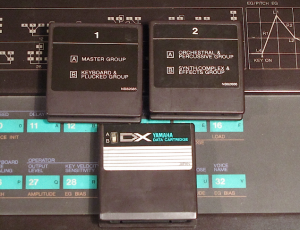

Grazie al fortuito incontro con una Yamaha DX7 Mk1, casualmente capitata sotto le nostre grinfie, abbiamo l’occasione che aspettavamo per rispolverare la vecchia timbrica FM e verificare, con orecchie targate 2012, se il suono dello strumento in modulazione di frequenza linea fosse veramente – a quasi trent’anni di distanza – così spaventosamente rivoluzionario come sembrava all’epoca.



Di Enrico Cosimi

Questa è anche l’occasione per rimettere le mani su un’instant vintage che, prima o poi, finirà per valere una barca di quattrini. Un’occasione ghiotta, insomma…

La sintesi in FM

La sintesi in FM lineare genera notevoli quantità di armoniche collaterali – sidebands, in inglese… – prodotte in base al rapporto di frequenza instaurato tra un oscillatore modulante e uno portante. Facciamo un passo alla volta: definiamo portante un oscillatore il cui segnale audio sia collegato all’uscita audio del circuito; parallelamente, definiamo modulante un oscillatore il cui segnale venga utilizzato per controllare, modulare, in frequenza l’oscillatore portante di cui sopra.

Se la modulazione avviene in banda sub audio, cioè se l’oscillatore modulante è lento come un LFO, si ottiene un vibrato di profilo corrispondente alla forma d’onda utilizzata, di ampiezza corrispondente al valore d’indice di modulazione applicato (cioè alla quantità di segnale modulante fatto passare) e di frequenza pari alla frequenza dell’oscillatore modulante stesso.

Ma se l’oscillatore modulante abbandona la banda sub audio per entrare in audio (cioè per vibrare, diciamo, sopra i 10 Hz…), nel segnale audio dell’oscillatore portante avviene un fatto curioso: si genereranno coppie di armoniche di frequenza rispettivamente corrispondente a C+M e C-M, dove C è la frequenza dell’oscillatore Carrier/Portante e M è la frequenza dell’oscillatore Modulator/Modulante.

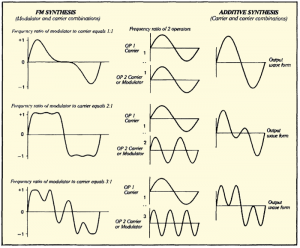

In questo modo, se i due oscillatori portante e modulante hanno frequenze pari a 100 e 50 Hz (e producono due semplici sinusoidi, cioè due forme d’onda prive di armoniche…), il rapporto di FM lineare produrra, all’uscita dell’oscillatore portante, tre frequenze indipendenti, corrispondenti a: 100 Hz (la frequenza sinusoide originariamente prodotta dalla portante), 150 Hz (la frequenza ottenuta sommando 100+50) e 50 Hz (la frequenza ottenuta sottraendo 100-50). Tre armoniche al prezzo di due! Se poi si esagera, cioè si incrementa l’indice di modulazione, nel segnale in uscita nasceranno nuove coppie di segnali, le cui frequenze risulteranno essere C+2M, C-2M, C+3M, C-3M, C+4M, C-4M e così via per tutti i numeri interi e fintanto che si può incrementare l’indice di modulazione.

Se i due oscillatori producono forme d’onda più complesse della semplice sinusoide, cioè producono simultaneamente diverse armoniche, le somme e le sottrazioni andranno realizzate per ciascuna coppia di armoniche presenti in C e M… l’inferno è dietro l’angolo!



E’ necessario fare due considerazioni di ordine assai pratico:

  • la spiegazione appena riportata è, per forza di cose, mortalmente semplificata; una maggior correttezza scientifica è riscontrabile in una qualsiasi delle centinaia di migliaia di pagine web che si occupano matematicamente della FM lineare;
  • il rapporto tra indice di modulazione e quantità/ampiezza delle armoniche collaterali non è lineare, cioè non tende all’incremento indifferenziato: è invece regolato in una sua ciclicità assai particolare, dalla funzione di Bessel dell’ennesimo ordine; i lettori più sensibili al fascino numerico troveranno ampie pagnotte da sgranocchiare in giro per il web.



Tre problemi e tre soluzioni

Il suono FM ottenuto dal rapporto Modulante/Portante è virtualmente assai potente e permette di generare, con poca spesa numerica, quantità significative di armoniche; però, come in tutti gli strumenti musicali che devono essere dinamici, espressivi, controllabili e dotati di risultati ripetibili, è necessario poter controllare l’emissione, prevedendone la gestione.

I punti critici del sistema sono:

  • il rapporto di frequenza tra portante e modulante e, in misura minore…
  • il tipo di forma d’onda generato da portante e modulante;
  • l’andamento statico e/o dinamico del segnale audio portante (cioè dell’articolazione di nota) e modulante (cioè del contenuto armonico): il sistema deve permettere al musicista di poter variare nel tempo la quantità di segnale emessa;
  • la necessità di variare lungo l’estensione di tastiera l’emissione sonora di portante e modulante, in modo da differenziare volume (controllo sul portante) e contenuto armonico (controllo sul modulante) in base all’estensione in cui si suona. Ricordate il keyboard tracking di analogica memoria?

A tutto questo, Chowning prima e Yamaha dopo si applicarono seriamente, giungendo a un’eleganza formale che – nella DX-7 Mk I e ancora più nella Mk II – rimane per certi versi insuperata. Andiamo per ordine.

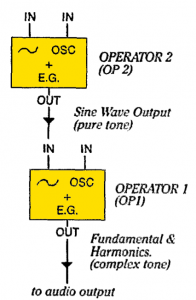

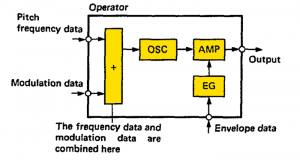

L’operatore

La FM lineare – nella versione commerciale più semplice – è concentrata attorno alle funzionalità del singolo operatore, cioè dell’oscillatore sinusoide che deve garantire accesso alle regolazioni d’intonazione e ampiezza tanto statiche quanto dinamiche. Per la regolazione statica, il discorso è assai semplice: si tratta di definire due parametri di Pitch e Output Level regolabili una tantum dal musicista; il comportamento dinamico prevede invece la disponibilità di inviluppi e oscillatori a bassa frequenza (o, se preferite, di sorgenti di controllo transienti e cicliche opportunamente regolabili); applicare un oscillatore a bassa frequenza sull’intonazione dell’operatore è semplice, sicuramente più semplice che moltiplicare il livello d’uscita del medesimo operatore per il controllo di un inviluppo o di un lfo. In questi ultimi due casi, è necessario avere un amplificatore con cui processare audio per controllo.

Ecco quindi che il nostro operatore diventa una scatola al cui interno devono esserci:

  • un generatore sinusoide controllabile in frequenza e in ampiezza
  • un ingresso per applicare controlli esterni alla frequenza sinusoide generata
  • un amplificatore con cui moltiplicare il segnale sinusoide per il controllo emesso da…

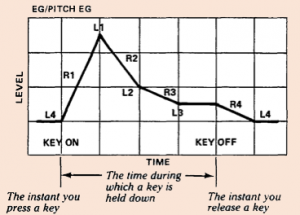

  • un generatore d’inviluppo con cui modulare il livello d’uscita dell’operatore.

L’operatore così realizzato è pronto a svolgere compiti di portante, cioè ad andare in audio definendo intonazione e articolazione del segnale definitivo, o modulante, cioè a impartire la FM lineare vera e propria sul portante, alterandone in maniera dinamicamente variabile nel tempo, il contenuto armonico finale.

Chi definisce il ruolo degli operatori? Chi sceglie se l’operatore è un portante o un modulante? L’algoritmo…

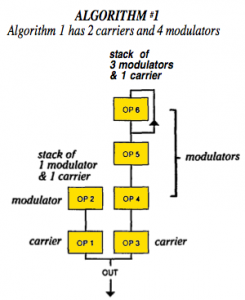

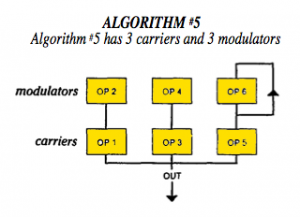

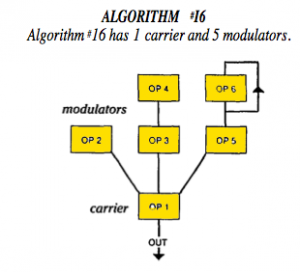

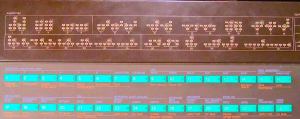

Algoritmi

Un algoritmo è un equilibrio di componenti diversi organizzati tra loro. Nel caso della Yamaha DX-7 MkI, l’algoritmo contiene sei operatori identici tra loro, che cambiano funzione in base alla posizione/ruolo occupati nell’algoritmo stesso.

Appare ovvio come, fornendo un certo numero di algoritmi accuratamente differenziati tra loro, si riuscirà a spremere il massimo dai sei operatori simultaneamente disponibili: nella macchina MkI, ci sono trentadue algoritmi pronti all’uso.

La loro varietà è calibrata per offrire comportamenti di tipo additivo (tutti e sei gli operatori sono collegati in audio e agiscono come semplici portanti), a modulante multiplo (due o più modulanti influiscono sullo stesso portante), a due o tre strutture parallele (due o tre portanti ricevono i controlli da parte degli altri operatori residui), ad albero (tutti gli operatori, tranne uno che lavora come portante, intervengono in modulazione sulla stessa destinazione).

Ciascun algoritmo è adatto ad un certo tipo di timbrica; con un poco di pratica, si arriva abbastanza velocemente al risultato desiderato.

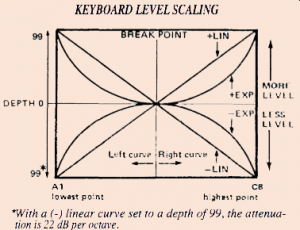

Keyboard Scaling

Che succede se, lungo le cinque ottave d’estensione, si rende necessario variare il livello d’uscita del singolo operatore portante (variazione sul livello d’emissione) o portante (variazione nel contenuto armonico)? Semplice: bisogna ricorrere al Keyboard Scaling. La funzione KS permette di scalare il livello in uscita ai sei operatori, in maniera individuale, definendo un breakpoint – cioè una precisa nota MIDI – che servirà da cerniera attraverso due possibili curve (lineare, logaritmica, esponenziale) espresse con diversi gradi di intensità.

Se – per dire, il breakpoint corrisponde al do centrale e le due curve sono una lineare positiva a +99 per la parte sinistra e una lineare negativa a -99 per la parte destra della tastiera, il livello dell’operatore interessato decrescerà progressivamente mano mano che ci si avventura nelle tessiture più acute della tastiera. A questo punto, se quell’operatore è un portante, si abbasserà il volume della nota, se invece è un modulante, il timbro diventerà progressivamente più cupo mano mano che si sale.

Ancora una volta, con un poco di pazienza, si ottiene (quasi) tutto.

La FM oggi

Dopo un decennio di predominio assoluto, l’azione combinata dei campionatori e delle macchine in sintesi ibrida LA, HI, AWM,n eccera, segnò la fine – all’inizio degli Anni 90, del suono FM; dopo 170.000 esemplari venduti per la sola DX-7 MkI, il suono FM andava in soffitta per ritornare, com molta  parsimonia sotto forma di software FM-7 e FM-8 prodotti da Native Instruments o attraverso Ableton Operator.

Il resto è storia.

Potrete quindi immaginare la curiosità nostalgica con cui ci siamo riavvicinati alla Yamaha DX-7 MkI protagonista di questo video: riascoltare quei suoni e sottoporsi ancora una volta alla tortura di quel tipo di editing è stato come un vero e proprio balzo nel tempo. Inutile far notare quanto possano apparire oggi da incubo le procedure necessarie per ottenere il minimo accenno di risposta da parte dello strumento: tornare nuovamente sul vecchio display 16 caratteri su 2 righe potrebbe essere considerato da molti musicisti contemporanei un raffinato strumento di tortura…

Buona visione.
