TouellSkouarn Jedonian Converter

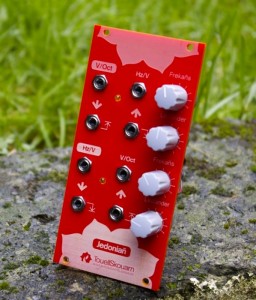

Sotto questo spaventoso nome si cela un simpatico convertitore Hz/V – V/Oct bidirezionale, realizzato in formato Euro Rack dal marchio TouellSskouarn. Il nome del modulo è in bretone: i lettori più curiosi saranno felici di fare ricerche sul suo significato. Il modulo, largo dieci unità Euro Rack e dotato di pannello in resina acrilica, offre trattamento bidirezionale per la tensione di controllo sugli oscillatori e il gate di articolazione degli inviluppi.
Di Enrico Cosimi
Come sapranno tutti i possessori di KORG MS-20 (nelle sue varianti vintage, e recenti), esistono diversi formati di interfacciamento elettrico CV/Gate che sono grosso modo spalmati sull’intera produzione planetaria di sintetizzatori; di questi, solo due hanno raggiunto un’ampia diffusione: il formato 1V/Oct pionierizzato da Bob Moog e adottato pressoché universalmente, ed il formato Hz/V previsto da KORG e Yamaha sulle antiche macchine Anni 70.
Le differenze di scalatura nel valore dei semitoni (1/12 di volt per il sistema più diffuso, contro la scansione lineare dell’altro) rendono direttamente incompatibili i due tipi di apparecchiature – a meno di non faticare per raggiungere l’intonazione desiderata sprecando tensione e definizione del controllo.
Jedonian permette di risolvere, pagando un minimo scotto di taratura, il problema, offrendo la conversione bidirezionale da V/Oct a Hertz/V e da Hertz/V a V/Oct. La taratura avviene con i due controlli di Frekans e Ledander, che devono essere regolari a orecchio per allineare la root key e il range di ottave desiderato (in tutti i casi, i convertitori Hz/V non superano mai le tre ottave di escursione, onde evitare di friggere l’utente con il voltaggio messo in gioco).
Dal momento che i problemi non giungono mai soli, oltre a convertire la tensione di controllo sull’intonazione, è necessario invertire e scalare i valori delle tensioni di Gate (V/Oct) versus Switch Trigger (Hz/V); anche in questo caso, sono presenti due canali di trattamento simultaneo, privi di qualsiasi regolazione – la conversione è automatica e (almeno questa) a prova di bomba.
Per 139 euro, passa la paura.
