Buchla Music Easel – Program card reali e virtuali

Written by Enrico Cosimi on . Posted in Gear

Eccoci giunti, con fatica, all’ultima puntata di questa panoramica sul potente Buchla Music Easel. Non rimane che verificare le possibilità di programmazione e memorizzazione (e performance non convenzionale) offerte dalla Program Card.

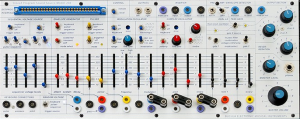

Schermata 08-2456892 alle 17.00.16

La Program Card è una scheda componenti che deve essere popolata dal musicista, armato di saldatore, per riprodurre in miniatura la circuitazione di pannello necessaria alla programmazione delle timbriche desiderate. Con lo strumento, vengono fornite cinque Program Card vergini.

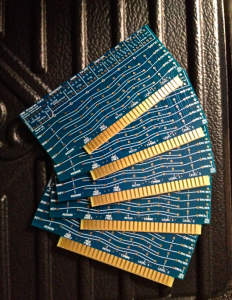

Schermata 08-2456891 alle 17.29.50

La Program Card fornisce al musicista tutti i punti di accesso alla circuitazione compresa nella struttura di sintesi, con – a volerla dire tutta – maggior libertà di quanta non ne offra il pannello in termini di accesso e di simultaneità del controllo. Per contro, diventa necessario armarsi di saldatore e resistenze con le quali popolare la scheda fino a riprodurre tutti i valori previsti nella programmazione timbrica.

L’idea è formidabile nella sua implementazione e non è priva di precedenti/paralleli: ciascuna regolazione di pannello (a parte Volume, Frequency Trim e Frequency Fine) può essere riprodotta con un adeguato valore resistivo (da 120 kilo Ohm a 4.7 mega Ohm) e, sulla superficie della scheda, è facile recuperare entrate ed uscite. Come vedremo in seguito.

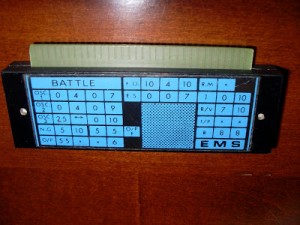

prestopatch

In precedenza, anche E.M.S. London aveva dotato i propri Synthi A/A.K.S. di tre Prestopatch che contenevano al loro interno tutte le resistenze necessarie per chiudere i punti di contatto nella matrice 16×16; al musicista, non rimaneva che regolare manualmente la posizione di tutti i controlli di pannello.



Schermata 08-2456892 alle 17.19.17

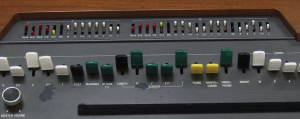

Ma anche Yamaha, nell’organo YC45D e (successivamente) nell’ipertrofico CS-80, aveva previsto la possibilità di una miniaturizzazione di pannello contenente tutti i regolatori ufficiali in una serie di due o quattro corredi ausiliari, velocemente richiamabili a discrezione del musicista.



In un caso, E.M.S si concentrava nella chiusura dei contatti; nell’altro, Yamaha tralasciava le selezioni e le deviazioni di controllo, concentrandosi sui valori di parametro. Nel caso delle Program Card Buchla, era ed è possibile clonare l’intero funzionamento della struttura, tanto nei suoi valori continui quanto nelle configurazioni di selezione e deviazione. Ovviamente, il musicista paga lo scotto della saldatura dei componenti.



Schermata 08-2456891 alle 17.30.01

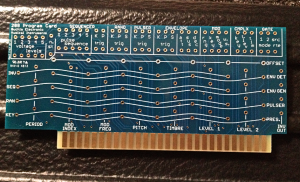

La struttura della Program Card è divisa in due sezioni indipendenti; nella fascia superiore, si definiscono le chiusure di contatto tra le opzioni di selezione/deviazione; in questo modo, si può raggiungere la lunghezza di step desiderata per il Sequencer (anche 2 soli step, opzione negata di pannello…), i valori in CV dei singoli passi, l’origine del trig necessario alla generazione Random, all’avanzamento del Pulser, al firing dell’inviluppo, la regolazione dei suoi tre tempi, i valori di parametro per i controlli di pannello degli oscillatori Mod e Complex, le selezioni di comportamento per i due filtri Lopass Gate.

La sezione inferiore della scheda contiene nove uscite di controllo che possono essere incrociate con sette ingressi di controllo. Ogni incrocio non è vincolante e univoco (se ne possono sommare diversi sulle stesse destinazioni).

La Program Card fornisce accesso alle seguenti sorgenti/uscite di controllo organizzate in righe orizzontali sulla superficie della Card:

  • Offset (una sorgente di tensione continua, scalabile con le resistenze scelte dal musicista)
  • Envelope Detector (può servire come porta secondaria di accesso alla Program Card, per veicolare tensioni collegate sul pannello comandi attraverso Banana Plug)
  • Envelope Generator
  • Pulser Generator
  • Pressure Control
  • Inverter (anche questo può servire come secondo ingresso di servizio alla Program Card)
  • Step Sequencer
  • Random Generator
  • Keyboard Main CV

I segnali possono essere convogliati, univocamente o in somma elettrica, alla destinazioni (organizzate in colonne verticali) di:

  • Pulser Period (la densità degli impulsi – e delle rampe di controllo – generate dal modulo Pulser)
  • Mod Index nel Modulation Oscillator
  • Mod Frequency nel Modulation Oscillator
  • Pitch nel Complex Oscillator
  • Timbre nel Complex Oscillator
  • Level 1 nel filtro Lopass Gate 1
  • Level 2 nel filtro Lopass Gate 2
  • Inverter Out (utile anche per uscire dalla Program Card e raggiungere destinazioni di pannello)

A differenza del normale comportamento di pannello, diverse sorgenti – le tensioni raccolte sulle righe orizzontali – possono sommarsi tra loro sulle colonne verticali; nel pannello comandi del Music Easel, una stessa sorgente può raggiungere (cortesia dei Banana Plug) diverse destinazioni, ma la destinazione non può ricevere più di una sorgente.



Schermata 08-2456891 alle 17.30.11

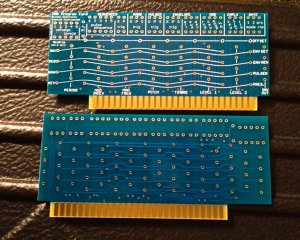

Un musicista dotato di pazienza, si scrive la patch su un bel pezzo di carta, la converte nelle resistenze necessarie in base alla tabella riportata nel manuale utente, corre dal più vicino spacciatore di componenti, scalda il saldatore, afferra stagno e pasta salda e si mette all’opera per costruire la propria Program Card. Quando ha esaurito le cinque schede vuote in dotazione, può contattare Buchla per averne altre. Oppure…



Schermata 08-2456892 alle 18.06.51

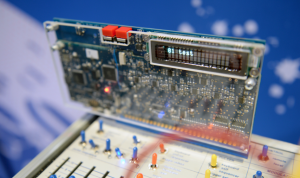

… può acquistare per 599 dollari (fino a Settembre, poi diventano 899) la iProgram Card che, alloggiata nello slot del Music Easel, può memorizzare una ventina abbondante di patches, richiamabili con i due tastoni rossi Increase/Decrease e che dialoga wireless con la free App per iPad.

In pratica, sull’iPad si programma il suono desiderato, con tutte le comodità extra della Program Card – e con in più la funzione di Hold sull’Arpeggio e la possibilità di scalare sotto CV i tempi dell’Envelope Generator; si salva il file nella libreria di bordo e poi lo si trasferisce, individualmente o in bundle, all’interno della iProgram Card.

In questo modo, il divertimento non finisce mai.

I soldi, come al solito quando si parla di Buchla, finiscono molto prima…

Cosa si può fare con le Program Card, oltre che popolarle di circuiti? Le si può “suonare” con i polpastrelli, chiudendo a caso i contatti per creare comportamenti instabili, come fa Charles Cohen – che, tra l’altro, in questi giorni è di transito nella Penisola.

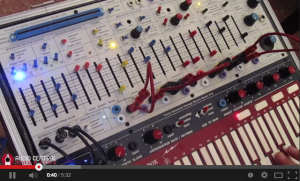

Lasciamoci, da buoni amici, con qualcosa da vedere e da sentire, specie i famosi filtri del Music Easel. Ma non solo

Schermata 08-2456892 alle 18.12.30

Buona visione.
